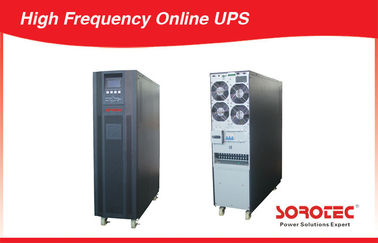

3 相 20KVA/14KW、15KVA/10.5KW の真の高周波 UPS のオンラインのダブル変換
詳細情報 |
|||
製品: | 高周波オンラインUPS | 力を持ち上げます: | 15kva |
---|---|---|---|
負荷を取って下さい: | 13.5kw | モデル: | 長期間モデル |
転送時間: | 0ms | 二重転換: | AC-DC-AC |
平行に働くこと: | はい | 段階: | ニュートラルとの 3 段階 |
応用分野: | 業界 | サービス: | のOEM / ODM |
次元、D*W*H: | 609*250*768mm | 任意 SNMP: | はい |
ハイライト: | UPS無停電電源装置,高周波UPSの |
製品の説明
15KVA 13.5 KWの倍の転換は、AC - DC - ACオンライン高周波持ち上げます持ち上げます
主要特点:
1.True二重オンライン転換
省エネのための2.ECOモード操作
3.DSP技術は高性能を保証します
4.出力電力要因0.9
5.Wide入力電圧範囲(110-300 VAC)
すべての段階の6.Active力率訂正
7.50Hz/60Hz頻度コンバーター モード
8.Accepts二重本管の入力
電源遮断の9.Emergency機能(EPO)
互換性がある10.Generator
11.SNMP+USB+RS-232倍数コミュニケーション
最大限に活用された電池の性能のための12.3段階の拡張可能な充満設計
13.Adjustable電池数
利用できる14.Maintenanceバイパス
15.Optional N+Xの並列冗長
16.Optional分離の変圧器は完全な分離を提供し、共通モード騒音の拒絶を完了します
技術的な変数:
モデル | 10-30KVAとHP9335C | ||||||||
10K | 10K-XL | 15K | 15K-XL | 20K | 20K-XL | 30K | 30K-XL | ||
容量 | 10KVA/9KW | 15KVA/13.5KW | 20KVA/18KW | 30KVA/27KW | |||||
段階 | ニュートラルとの3段階 | ||||||||
入力 | |||||||||
電圧範囲 | 低い線路損失 | 50%の負荷の± 110 VAC (PHN)の3%;100%の負荷の± 176 VAC (PHN)の3% | |||||||
低いライン カムバック | 低い線路損失の電圧+ 10V | ||||||||
ハイラインの損失 | ± 300 VAC (PHN)の3% | ||||||||
ハイラインのカムバック | ハイラインの損失の電圧- 10V | ||||||||
段階 | 地面と三相 | ||||||||
力率 | 100%の負荷の≥ 0.99 | ||||||||
出力 | |||||||||
出力電圧 | 208/220/230/240VAC (PHN) | ||||||||
AC電圧調整 | ± 1% | ||||||||
周波数範囲(合わせられた範囲) | 46Hz | 54 Hz @ 50Hzシステム;56Hz | 64 Hz @ 60Hzシステム | ||||||||
周波数範囲(BATT。モード) | ± 50のHzの0.1 Hzか60Hz ± 0.1 Hz | ||||||||
積み過ぎ | ACモード | 100%~110%:10min;110%~130%:1min;>130%:1sec | |||||||
電池モード | 100%~110%:30sec;110%~130%:10sec;>130%:1sec | ||||||||
現在の頂上の比率 | 最高3:1 | ||||||||
高調波ひずみ | ≦ 2% @ 100%の線形負荷;≦ 5% @ 100%の非線形負荷 | ||||||||
転送時間 | Line←→Battery | 0人の氏 | |||||||
Inverte←→Bypass | (段階ロックが壊れる場合の0人の氏、 <4ms interruption="" occurs="" from="" inverter="" to="" bypass=""> | ||||||||
Line←→ECO | <10 ms=""> | ||||||||
効率 | |||||||||
ACモード | > 89% | > 89% | > 89% | > 90% | |||||
電池モード | > 86% | > 88% | > 87% | > 89% | |||||
電池 | |||||||||
標準モデル | タイプ |
12ボルト/9ああ | 12ボルト/9ああ | 12ボルト/9ああ | 12ボルト/9ああ | ||||
数 | 20 (調節可能な18-20) | 2 x 20 (調節可能な18-20) | 2 x 20 (調節可能な18-20) | 3 x 20 (調節可能な18-20) | |||||
再充電の時間 | 9時間は90%容量に回復します | ||||||||
充満流れ | 1.0 ± 10% (最高。) | 2.0 ± 10% (最高。) | 2.0 ± 10% (最高。) | 4.0 ± 10% (最高。) | |||||
充満電圧 | ± 273 VDCの1% | ||||||||
長期間モデル | タイプ | 適用によって | |||||||
数 | 18-20 | ||||||||
充満流れ | 4.0 ± 10% (最高。) | 4.0 ± 10% (最高。) | 4.0 ± 10% (最高。) | 12.0 ± 10% (最高。) | |||||
充満電圧 | ± 273 VDCの1% | ||||||||
物理的 | |||||||||
標準モデル | 次元、DxWxH (mm) | 832 X250X894 | 832 X250X1275 | ||||||
長期間モデル | 次元、DxWxH (mm) | 609 X250X768 | 832 X250X828 | ||||||
環境 | |||||||||
操作の温度 | 0 | 40°C (電池の寿命は時> 25°C) | ||||||||
操作の湿気 | <95> | ||||||||
操作の高度 | <1000m> | ||||||||
音響の騒音レベル | 58dBよりより少し@ 1メートル | 60dBよりより少し@ 1メートル | |||||||
管理 | |||||||||
スマートなRS-232/USB | サポートWindows® 2000/2003/XP/Vista/2008、Windows® 7、Linux、UnixおよびMAC | ||||||||
USB | SNMPのマネージャーおよびウェブ ブラウザからの力管理 |
